인트로

최근에 AI 인프라에 대한 공부를 하다고 있었습니다. 그러다보니 Kubernetes 기반에서 분산 학습/분산 추론, 물리적 장치들을 어떻게 가상화 하는지, 고속 통신이 어쩌구 하면서 어려운 내용의 기술들에 대해서 공부를 하고 있었습니다.

그렇게 고통받던 도중 SR-IOV라는 기술에 대해서 접했고 또 다시 기술의 이해를 위해서 고행의 길에 오르다 보니 어느순간 가상화의 기원에 대해서 공부하고 있었고? ― 여긴 어디 난 누구? ― 그 여정에서 공부한 내용들이 그냥 잊어버리기에는 너무 아깝다 생각이 들어 블로그에 정리하고자 합니다.

이 글은 우선 총 8개 정도의 장으로 구성할 예정이며 ― 바뀔수도 있다는거 그래도 한 길어져봐야 몇개 늘거나 줄어드는 정도일것 같습니다 ― 나름 긴 호흡으로 생각하면서 천천히 써내려갈 예정입니다.

여정의 시작

우선 여정의 시작을 하게된 ― 나를 자극한 ― 이 귀여운 SR-IOV 라는 놈부터 가볍게 톺아보고 다시 가상화 부분으로 딥 다이브 하여 bottom up 하겠습니다.

SR-IOV란 뭘까? 인터넷에 검색하면 다음과 같은 답변이 나옵니다.

SR-IOV 살펴보기

SR-IOV는 하나의 물리적 PCIe 하드웨어 장치를 여러 개의 가상 장치처럼 쪼개어 각 가상 머신(VM)에 직접 할당하는 인터페이스 가상화 기술입니다.

한마디로 하드웨어 장치는 하나지만 “PCIe 하드웨어 장치”라는 놈을 연결하는 인터페이스를 여러 VM이 나눠쓸 수 있도록 가상화 하는 기술 정도로 이해했습니다…

이렇게 그냥 이해하고 넘어갔으면 제가 1세대 가상화 기술부터 공부하지 않았었겠죠? 여기서 PCIe 라는게 뭐지? 하드웨어 장치인가? 하고 궁금해서 찾아보았습니다.

PCIe 살펴보기

찾아보니 PCIe는 다음과 같다고 하네요.

PCIe(PCI Express)는 메인보드와 그래픽카드, SSD 등의 부품을 연결하여 CPU와 초고속으로 통신하는 고속 데이터 전송 인터페이스 표준입니다.

여기서 알 수 있는건 그럼 PCIe는 메인보드 ↔ 하드웨어 부품 연결에서 고속 데이터 전송을 위한 인터페이스 표준이구나 라는걸 알 수 있고 위에서 SR-IOV 설명시 언급된 물리적 PCIe 하드웨어 장치 라는건 PCIe를 사용하는 하드웨어들을 의미하는 구나를 알 수 있었습니다 ― 추가적으로 그런 하드웨어들은 GPU, SSD, NIC, 사운드 카드, 캡처 카드(방송 송출 같은거 할때 쓰는), 확장 및 I/O 카드 같은게 있다고 하네요.

그럼 연결해서 설명을 다시 작성해보면 다음과 같이 이해할수도 있겠습니다.

SR-IOV는 NIC, GPU, NVMe SSD(통칭 SSD)와 같은 PCIe를 하드웨어 장치를 여러 개의 가상 장치처럼 쪼개어 각 가상 머신에 직접 할당하는 인터페이스 가상화 기술입니다.

이렇게 보니 네트워크와 AI 인프라에서 왜 그렇게 SR-IOV가 계속 나왔는지 알겠네요.

그런데 좀 찾아보다 보니 PCIe도 세대, 규격이 조금 읽는 법이 있길래 좀 더 살펴보았습니다 ― 진짜 여기까지만 보고 더 안봐야지 라는 심정으로 살펴보았습니다.

PCIe 읽는 법

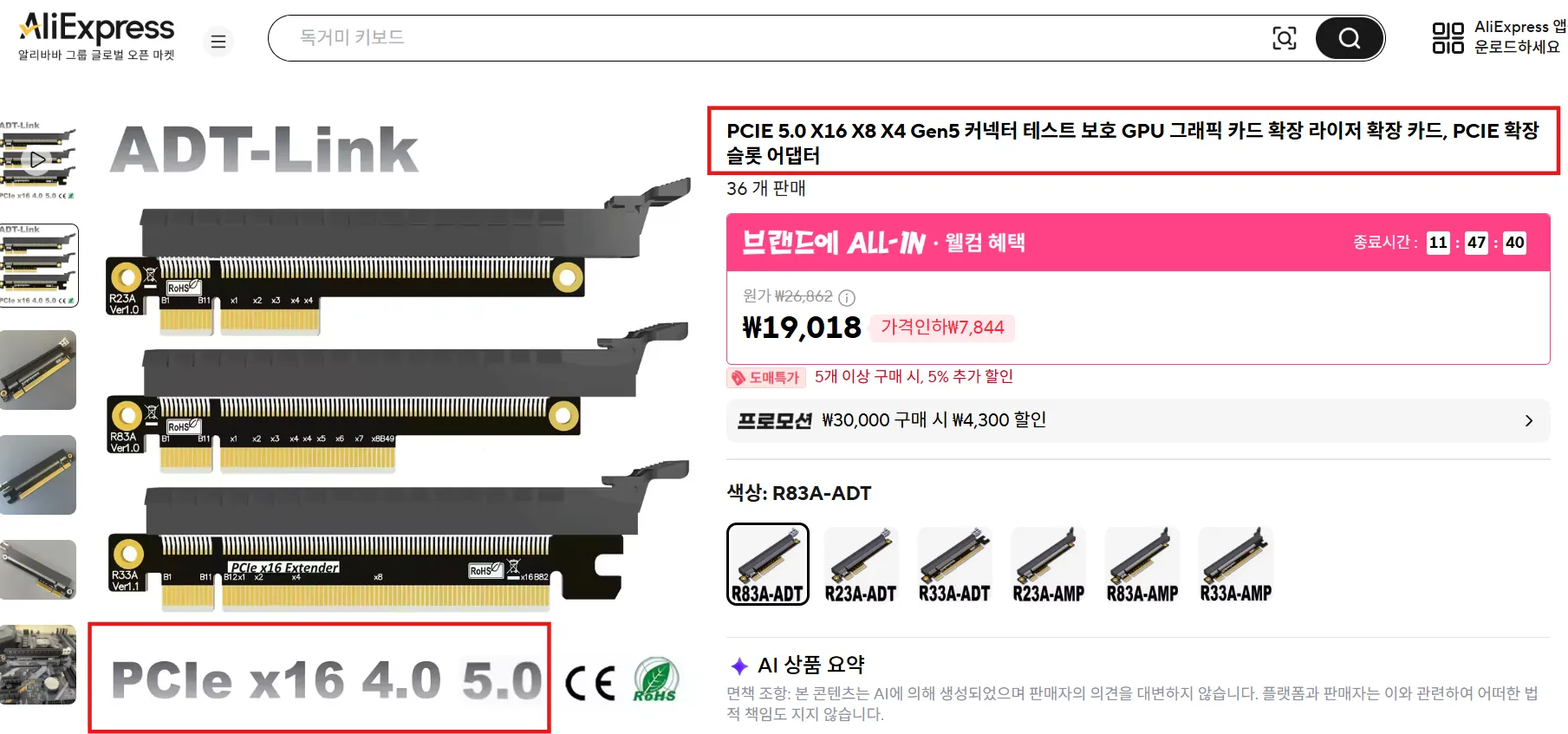

PCIe를 찾아보면 아래와 같이 PCIe x16 5.0 이런식으로 PCIe라는 명칭 옆에 x16, 5.0처럼 뭔가 부가적인 설명이 더 붙는 것을 확인할 수 있습니다.

PCIe 예시.png

결론부터 이야기 하자면 PCIe는 다음과 같은 형식으로 표기 된다고 합니다.

PCIe Lane(차선) Gen(세대)

각각을 살펴보겠습니다.

PCIe의 Lane(차선)

가볍게 보면 Lane은 단자의 물리적 크기와 차선 수라고 합니다.

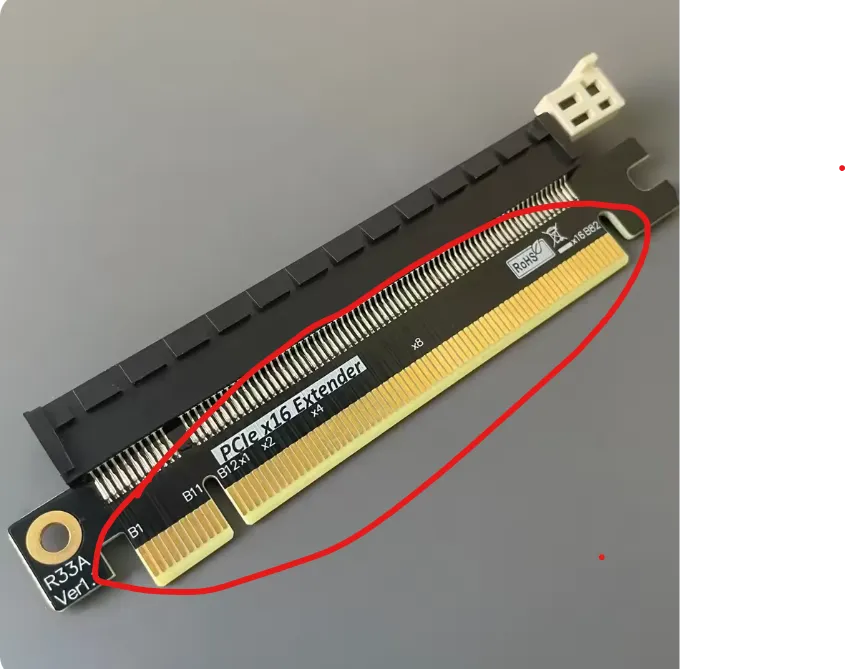

여기서 단자라 함은 아래와 같은 노란색으로 된 메인보드의 슬롯에 꽂는 부분을 말합니다. PCIe 단자 이러한 Lane은 x1, x4, x16과 같이 레인수가 표기되며, 레인 수가 많을수록 대역폭(전송 속도)이 커진다고 합니다.

각 하드웨어별로 일반적으로 사용하는 Lane을 보편적으로 아래와 같이 사용한다고 합니다 ― 일반적인 PC 기준이겠죠?

x1: 랜카드, 무선 와이파이 카드 등
x4: NVMe M.2 SSD 등
x16: 고성능 그래픽카드(GPU) 전용

그리고 이러한 Lane도 다음과 같이 2가지 케이스로 구분된다고 하네요

CPU 레인: 프로세서에 직접 연결되어 지연 시간이 가장 짧고 속도가 빠르며 주로 그래픽카드나 메인 SSD에 할당
칩셋 레인: 메인보드 칩셋을 거쳐 CPU와 연결되는 통로.여러 장치가 대역폭을 나누어 쓰기 때문에 부품을 너무 많이 꽂으면 병목 현상 발생

PCIe의 Gen(세대)

세대를 나타내는 Gen은 데이터 전송 속도를 의미한다고 합니다. 보통 PCIe 3.0, 4.0, 5.0 와 같이 표기되며 세대가 올라갈 때마다 속도가 정확하게 2배씩 빨라진다고 합니다.

여기서 “PCIe가 결국 인터페이스 라면 메인보드도 똑같은 세대를 지원해야할까?” 라는 의문이 들 수 있는데 당연히 메인보드도 지원하는 세대가 있다고 합니다 ― 그래도 PCIe 장비 ↔ 메인보드 세대가 꼭 맞지 않더라도 PCIe는 하위호환은 되기 때문에 속도는 낮아지더라도 동작은 한다고 하네요.

일단 여기까지

이 가상화 기술 탐구의 여정을 시작하게 된 계기인 SR-IOV만 가볍게 살펴보다 보니 PCIe 까지 이야기가 나왔네요;;; ― 제가 어쩌다가 가상화까지 공부하고 있었는지 알 수 있는 대목입니다 ^^.

우선 오늘은 제가 가상화 기술 탐구 여정을 시작하게 된 여정의 시발점을 간단하게 이야기 해드리고 그 SR-IOV, 그리고 PCIe 에 대해서 살펴보았습니다.

사실 다 잊고 SR-IOV는 물리장치 인터페이스 가상화(쪼개서) 해서 각 VM에 할당해줄 수 있는 기술이니 VM이랑 관련이 있겠구나!! 그래서 VM 여정 이야기에서 이런 이야기를 했구나!! 정도로만 짚고 넘어가면 될 듯 합니다.

어쩌다 이렇게 이렇게 이야기가 길어졌는지 저도 어지럽네요. 암튼 다음 장부터 가상화 기술의 발전사를 따라가며 현대 가상화가 어떤 기술들로 어떻게 구현되었는지 살펴보겠습니다.

Peace out.
